一、概述
在評價水輪機械的運行狀態時，所有與機器狀況有關的故障征兆中，相對軸的擺度是很重要的，這是由于直接反映轉子軸相對軸承座的徑向運動，是評定機組運行質量的一個基本指標，很多機械故障如轉子不平衡、不對中、軸承磨損、軸裂紋等，都可以由此探測到，在測量軸擺度時將電渦流傳感器安裝在軸承殼體上，實行相對測量。軸擺度信息不但可以對機器的損壞起動停車保護，還可以用來對機器故障進行診斷分析，以便對機器進行維護和保養,避免可能發生的經濟損失。

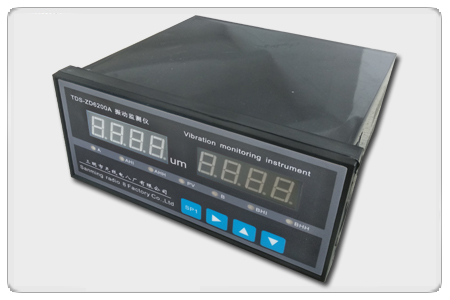

TDS-ZD6200水機振動監測儀,是一臺雙通道振動監測儀表，兩個通道各自獨立工作，獨立顯示，可以長期在線監測兩個獨立通道的軸的徑向振動及徑向間隙，接受來自兩個電渦流傳感的信號，適用于各種型式水輪機械，這臺儀表是我們專門為水輪機械的振動監測和保護設計制造的，滿足API670標準的要求。
二、主要功能
1、兩通道(A通道和B通道)獨立監測，獨立顯示，控制。
2、量程用戶在儀表選型時訂制，由廠方預先設定。
3、LED顯示軸承振動幅度、速度值、報警值、功能代碼。
4、報警輸出形式：繼電器常閉或常開。
5、模擬量輸出：提供1~5V、0-5V、0-10mA、4-20mA可選
6、通訊輸出：RS485 （Modbus）
7、儀表參數和資料存儲在E2PROM內，失電情況下可長期保存。
8、儀器內部設有看門狗定時器能對系統起一定保護作用并提高芯片本身的抗干擾能力，使儀器使用更可靠。
三、技術說明
1、環境溫度：0~45℃；相對濕度20~95％無冷凝
2、頻率響應：0~10kHz
3、信號輸入：A、B兩路電渦流傳感器（帶前置放大器）
4、測量精度：系統測量誤差（電渦流，前置放大器，儀表）<5%
5、模擬輸出： 1~5 V、0-5V(負載電阻≥250kΩ)
0~10mA(負載電阻≤1kΩ)
4~20mA(負載電阻≤500Ω)
6、通訊輸出：RS485（Modbus）
7、輸入阻抗：（前置放大器輸入）150Ω
8、工作電源：220V AC±10%，50Hz±3Hz
9、功 耗：<10W
10、外形尺寸：160×80×250 mm
11、開孔尺寸：152×76 mm
12、重 量：<2.5kg
|
