一、概述
WZCB、WZPB系列系列溫度變送器是一種超小型、性能優良、高精度的新型測溫儀表。它具有體積小、重量輕、使用安裝方便的特點。可直接安裝在一般工業熱電阻的接線盒內，與現場傳感元件構成一體化結構。減小了信號傳遞失真和干擾，從而獲得了高精度的測量結果。尤其適合微機多路數據采集、測量和控制。它與我廠生產的TDS-3000系列智能數字溫控儀、TDS-0800-9600巡檢儀、TDS-2000計算機集散監控系統配套使用，構成控制室多路溫度循環檢測系統。
適用：水電、火電廠發電機組軸瓦溫度等溫度變送。
二、主要特性
1、輸出4~20mA或0~10mA標準恒流信號，與被測溫度成線性關系，與負載電阻大小無關。
2、輸出高阻擾抗信號、無射頻干擾影響。
3、具有防爆、防震、防潮、防熱、防有害氣體的功能。
4、帶電源極性接反保護功能。
5、具有較強的遠傳功能，安裝使用極為方便。
三、主要技術指標
1、銅、鉑熱電阻：-50℃~100℃：-20~600℃（跨度≥50℃）
2、熱電偶：0~1800℃（跨度≥100℃）
3、輸出信號：4~20mA 0~l0mA
4、基本誤差：士0.5％，士0.2％．
5、溫度漂移：≤0.01％/1℃
6、環境溫度：-30~70℃ 相對濕度≤95%
7、負載電阻：三線制 0~10mA：RL≤1500Ω
二線制4~20mA：RL≤750Ω
8、標準工作電壓：24VDC；允許工作電壓范圍：17~35V；
標準導軌式無特別說明按220V AC供電
9、外形尺寸：φ44×18mm 重量：50g；導軌式：105X75X22.5mm(DIN35導軌)
四、外形尺寸

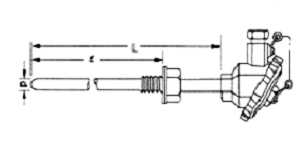

一體化（含傳感器）外型尺寸：見下圖
五、一體化溫度變送器型號表
|
WZCB |
Cu50： 銅電阻 |
WRNB |
K ： 鎳鉻-鎳硅 |
|
WZPB |
Pt100 ： 鉑電阻 |
WREB |
E ： 鎳鉻-銅鎳合金 |
|
WRRB |
S ： 鉑銠10-鉑 |
WRTB |
J ： 鐵-銅鎳合金 |
|
WRPB |
B ： 鉑銠30-鉑銠6 |
WRJB |
T ： 銅-銅鎳合金 |
|
|
|
120 |
無固定裝置，防濺式 |
420 |
固定法蘭， 防濺式 |
|
130 |
無固定裝置，防水式 |
430 |
固定法蘭， 防水式 |
|
220 |
固定螺紋， 防濺式 |
520 |
活動法蘭角尺形， 防濺式 |
|
230 |
固定螺紋， 防水式 |
530 |
活動法蘭角尺形， 防水式 |
|
320 |
活動法蘭， 防濺式 |
620 |
固定螺紋錐形保護管， 防濺式 |
|
330 |
活動法蘭， 防水式 |
630 |
固定螺錐形保護管， 防水式 |
|
|
|
27 |
M27×2螺紋固定 |
|
33 |
M33×2螺紋固定 |
|
1/2 |
G 1/2″螺紋固定 |
|
3/4 |
G 3/4″螺紋固定 |
|
1 |
G 1″螺紋固定 |
|
|
|
3 |
直徑Φ3 |
12 |
直徑Φ12 |
|
5 |
直徑Φ5 |
16 |
直徑Φ16 |
|
6 |
直徑Φ6 |
20 |
直徑Φ20 |
|
8 |
直徑Φ8 |
25 |
直徑Φ25 |
|
|
|
插深し |
按實際填(單位：mm) |
|
|
|
Y |
剛玉質 |
|
L |
高鋁質 |
|
N |
粘土質 |
|
B |
不銹鋼1Cr18Ni9Ti |
|
|
|
|
6 |
4~20mA |
|
|
5 |
0~10mA |
|
|
|
|
溫度 |
|
|
|
|
|
|
變送器 固定防護 螺紋 保護管直徑 插深 保護管材料 輸出信號 溫度范圍
WZCB - 220 - 27 - 16 - 200 - B - 6 - 250 |
例：表示銅電阻Cu50一體化溫度變送器，固定螺紋，防濺式，M27×2，直徑Φ16，插入深度為200mm，保護管材料不銹鋼1Cr18Ni9Ti，輸出為二線制4~20mA，溫度0~250℃。
|
