一、概述
TDSB-416W型壓阻式液位變送器是TDSB-426W其改型產品，投入液體中的只是一只傳感器，而電路在接線盒或不銹鋼鎧裝管的另一端，可方便用戶進行調校。變送器可以有液晶LCD或數碼管LED現場顯示。
用途：
與本廠TDS-41000數字光柱水位儀、TDS-3400數字儀表配用，可對庫區水位、前池水位等其他水位進行測量監控。
二、供電電源及輸出信號
TDSB-416W型液位變送器采用24V直流電源供電，可在15~30VDC范圍內可靠工作。本安型變送器須經過安全柵供電。輸出信號為4~20mADC。亦可提供0~20mADC和0~10VDC輸出的變送器。
三、殼體設計
變送器的殼體設計采用不銹鋼全密封結構，保證了變送器長期可靠的工作和對介質的廣泛適應能力。變送器頂部端面和四周有小孔可以使液體流暢地接觸到膜片。除頂部鋼帽可以擰開，以便利清洗外，其余部分不可拆卸。變送器的外殼防護等級為IP68。接線盒殼體為鑄鋁，外表噴漆。底部?jī)蓚�(gè)M6螺孔供接線盒安裝。接線盒外殼防護等級為IP65。
四、主要技術性能
量程（FS）： 1 2 5 10 mH2O
允許過壓： 25 25 25 30 mH2O
線性誤差：典型值/最大值 0.005/0.01 0.01/0.02 0.02/0.05 mH2O
穩定性誤差：典型值/最大值 0.01/0.03 0.01/0.03 0.02/0.04 mH2O
溫度誤差：為每10℃溫度變
化值 零點：典型值/最大值 0.005/0.01 0.005/0.01 0.01/0.02 mH2O
靈敏度：典型值/最大值 0.05%/0.1%
量程（FS）： 20 50 100 200 mH2O
允許過壓： 40 75 150 300 mH2O
線性誤差：典型值/最大值 0.04/0.1 0.1/0.2 0.2/0.5 0.4/1 mH2O
穩定性誤差：典型值/最大值 0.02/0.04 0.03/0.06 0.04/0.08 0.04/0.08 mH2O
溫度誤差：為每10℃溫度變化值
零點：典型值/最大值 0.02/0.04 0.03/0.06 0.04/0.08 0.04/0.08 mH2O
靈敏度：典型值/最大值 0.05%/0.1%
使用溫度范圍：0~50℃
貯存溫度范圍：-40~120℃
電源電壓：15~28V DC 15~28V DC 15~30V DC（本安型經安全柵供電）
輸出信號：0~10V 0~20mA 4~20mA
傳輸方式：三線 三線 二線
負載（Ω） <（Uv—5）/0.02 <（Uv—5）/0.02
與介質接觸材料：殼體： 不銹鋼1Cr18Ni9Ti
O型圈： 丁腈橡膠或氟橡膠 重量： 約200克
膜片： 不銹鋼316L 外殼防護等級：IP68
橡膠套管：丁腈橡膠 精確度： ≤0.5%
電纜： Ø7.5mm聚乙烯導氣電纜 防爆等級：iaⅡCT6
五、TDSB-416W壓阻式液位變送器型號及規格代號表
|
TDSB-416W |
壓阻式投入式液位變送器 |
|
|
|
量 程
(mH2O) |
[0－X mH2O]L L：電纜線長度，選用是L>X 1~2m |
|
|
|
代號 |
輸出信號 |
|
E |
4~20mA |
Q |
0~10mA |
|
F |
1~5V DC |
U |
0~20mA |
|
J |
0~5V DC |
|
|
|
|
|
代號 |
結構材料 |
|
隔離膜片 |
接口 |
殼體 |
|
22 |
316L不銹鋼 |
不銹鋼 |
不銹鋼 |
|
25 |
鉭 |
不銹鋼 |
不銹鋼 |
|
|
|
代號 |
附加功能 |
|
M1 |
0~100%線性指標表 |
C1 |
M20×1.5螺紋接口 |
|
M2 |
數碼管LED顯示 |
Y |
接線盒 |
|
M3 |
液晶LCD顯示 |
C3 |
G1/2外螺紋接口 |
|
i |
本安型iaⅡCT6 |
|
|
|
|
|
|
|
TDSB-416W |
[0~3mH2O]5 E 22 YC1 |
例：表示TDSB-416W壓阻式投入式液位變送器，量程0~3米、電纜線長5米，輸出4~20mA，結構材料316L不銹鋼隔離膜片、不銹鋼接口、不銹鋼殼體，接線盒、M20×1.5紋接口。

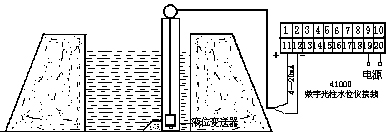

六、現場安裝
在流動的水中測量水位，是在水中插入一根Ø45的鋼管，在管的水流方向的反面不同高度打上若干個Ø5mm小孔，使水進入管中，在管的出口處用尼龍?jiān)鷰㈦娎|線和接線盒捆扎固定。
|
