三、主要技術參數

1)、本閥采用球面密封結構、無泄漏、耐壓和工作壓力等級更高。

2)、球閥驅動采用星行減速執行機構，可滿足水電站潮濕環境要求。

3)、閥位置有兩者機械顯示和開關接點輸出。

4)、介質：油、水、無腐蝕性氣體。

5)、公稱通徑：Φ15～Φ150

6)、額定壓力：1.6、2.5、4.0、6.3MPa。

7)、電源電壓：AC380V、AC220V、DC24V、DC220V

8)、環境溫度：0～45℃；介質溫度：≤150℃；相對濕度：≤95%RH。

9)、連接方式：內螺紋或法蘭連接。

四、外型及安裝尺寸

1、 法蘭連接

法蘭連接規格尺寸表

型號	ф	ф1	H	L	L1	n-фd
ZBF22QS-15	95	65	256	130	156	4-ф14
ZBF22QS-20	105	75	264	140	156	4-ф14
ZBF22QS-25	115	85	283	150	156	4-ф14
ZBF22QS-32	135	100	300	165	156	4-ф18
ZBF22QS-40	145	110	367	180	208	4-ф18
ZBF22QS-50	160	125	377	200	208	4-ф18
ZBF22QS-65	180	145	453	220	256	4-ф18
ZBF22QS-80	195	160	473	250	256	8-ф18
ZBF22QS-100	215	180	512	280	256	8-ф18
ZBF22QS-125	245	210	567	320	322	8-ф18
ZBF22QS-150	280	240	603	360	322	8-ф23

2、螺紋連接

螺紋連接規尺寸格表

型   號	DN	G	L	L1	H
ZBF22QS-15	15	G1/2″	72	160	177
ZBF22QS-20	20	G3/4″	85	160	180
ZBF22QS-25	25	G1″	90	160	190
ZBF22QS-32	32	G5/4″	112	160	194
ZBF22QS-40	40	G3/2″	120	160	209
ZBF22QS-50	50	G2″	145	160	218

五、角度的調整

    1.電氣限位的調整

    松開限位凸輪的頂絲，使其輕輕轉動，從而調整

凸輪角度來改變來改變微動開關的制動位置。確定位置后，

緊固凸輪的頂絲，調整完畢。

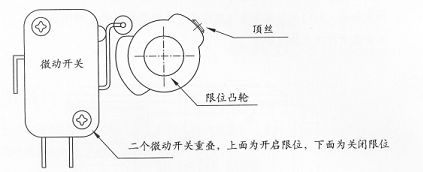

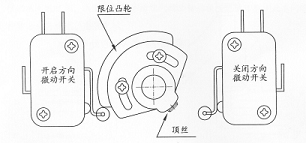

限位凸輪和微動開關的布局圖

2．機械限位的調整

      用手柄使執行器轉動至全開位置，

松開鎖緊螺母，旋轉頂絲使其與

機械擋塊接觸后再反向旋轉180度

并鎖緊螺母.全閉位置的機械擋塊調

整采取以上相同方法.

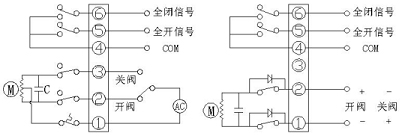

六、接線端子圖

直流三線制

交流220V接線圖                  直流二線制接線圖
