一、功能及特點
ZBF23QS型雙動二位三通自保持電動球閥，其開(關)閥由內、外部回路共同控制，當開(關)閥信號接通時，線圈勵磁，產生旋轉力矩， 帶動球閥閥芯轉動，閥芯轉到全開(關)位置時，閥內部機構自斷電，閥保持開(關)位置。
ZBF23QS型電動球閥適用空氣、油、水等無強腐蝕性流體。工作時，對流體的流向不作要求，對流體的進、出口壓力不作要求，對介質的清潔度不作嚴格要求，可廣泛用于電力、石油、化工、冶金等部門，用以遠程控制管道中介質的流通與中斷。用于機組的制動空氣圍帶充氣。
1.本閥采用球閥結構，增強密封性能，延長使用壽命。
2.線圈瞬時帶電，避免傳統電磁閥因長期帶電易燒線圈而無法工作。
3.對介質流向不作要求，電磁閥兩腔口互為進、出口。
4.對進、出口工作壓力不作要求，在0～6.4MPa壓力范圍內均能正常工作。
5.工作時，需要內、外部回路共同作用方能轉換閥的關、閉狀態，故即便外部開關信號誤動作，只要內部回路正常，不會引起閥誤動。
6.本閥采用擴口式管接頭安裝方便。
7.本閥全部采用不銹材料，確保良好運行。
二、技術參數
1、公稱壓力：6.4MPa
2、工作壓差：0～6.4MPa間任何壓力均可，亦適用于真空管道
3、工作介質：空氣、油、水
4、介質溫度：0～150℃
5、介質流向：正、反向均可
6、環境溫度：-20～40℃
7、相對濕度：≤95%
8、電源：DC 220V、110V、48V、24V
AC 220V、110V、48V、36V
9、功率：75W
10、外形尺寸：74×66×210
11、開閥時間：6秒
12、關閥時間：15秒
13、連接方式：卡套式連接。

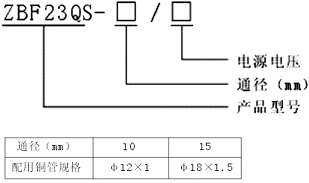

三、選型

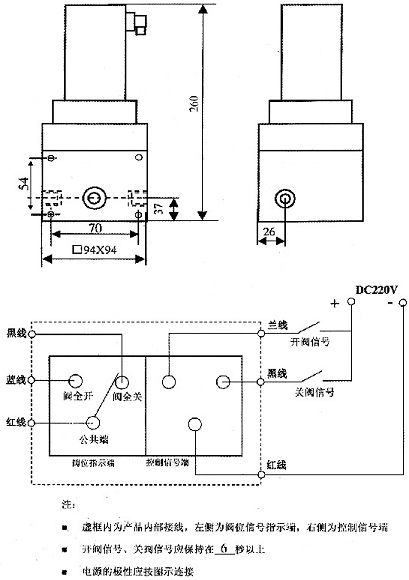

四、外形及安裝尺寸圖
|
