一、概 述
HDK型雙穩態電磁空氣閥特為無人操作或遠程控制的自動化系統高要求而設計，用于控制氣流通斷，從而使執行元件動作。尤其適用于水輪發電機組停機過程中，接受轉速信號器的電氣信號而開關氣路，使空氣制動機構動作，能可靠地保持工作狀態。

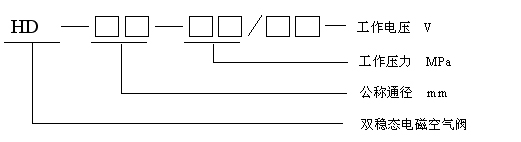

二、型號說明
三、技術參數
1)、工作氣壓：0.15~1MPa、1~4MPa無腐蝕性氣體。
2)、公稱通徑：Φ10、Φ15、Φ20。
3)、工作電壓：DC24V、220V、AC220V。
四、特點及原理
該閥由一個二位三通電磁先導閥、一個二位兩通電磁先導閥，一個壓差式主閥組成，其設計先進、結構合理、體積小、能耗低、動作可靠。
工作狀態自保持：
開啟：當二位兩通先導閥得電時，主閥在活塞作用下開啟；實現先導閥斷電后主閥工作狀態自保持。
關閉：當二位三通先導閥得電時，主閥在壓差作用下關閉；實現先導閥斷電后主閥復位狀態自保持。

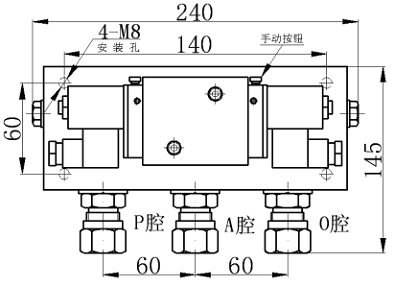

五、外形尺寸
|
