一、概述
WDP型臥式電磁配壓閥是自動控制執行元件之一，用來實現油路切換油流動方向的二位四通閥。廣泛用于水、火電廠及工業行業的液壓系統控制回路，也可做大流量換向閥的先導閥。
二、型號說明
三、特點
閥體結構簡單、可靠、安全、耗電小等優點。設有機械保持機構，無須泄漏口；采用雙電磁鐵結構,可實現線圈瞬間通電后保持工作狀態。帶有手動操作機構，能實現手動切換。
四、技術參數
1）、工作壓力：2.5～6.3MPa；
2）、公稱通徑：8、10、15mm；
3）、工作電壓：DC24、48、110、220V；AC：220V；
4)、電磁鐵消耗功率：25~35W；
5）、連接方式：標準卡套式接頭（采用G3733-83標準）。
五、原理圖

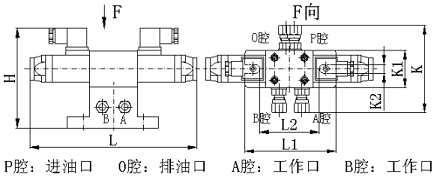

六、外形圖和安裝尺寸
|
型 號 |
L |
L1 |
L2 |
H |
K |
K1 |
K2 |
|
WDP-8 |
260 |
120 |
80 |
135 |
115 |
45 |
12 |
|
WDP-15 |
300 |
150 |
110 |
165 |
150 |
76 |
14 |
