一、概述
UQK-21—28型液位控制信號器采用有機玻璃外罩，用于控制開口容器中常溫液體（水、油）的高度，當液面上升或下降到極限位置時發出報警信號。該信號器由接線盒、磁控開關及磁性浮子等組成。浮球上帶有永久磁環，使?jié)窕衫^電器接點接通，發出警報。廣泛用于需要液位觀察的場合。
二、技術參數
1）、螺紋連接為G1/2和G3/4兩種可選擇，若未作選擇則由庫存貨情況供給.

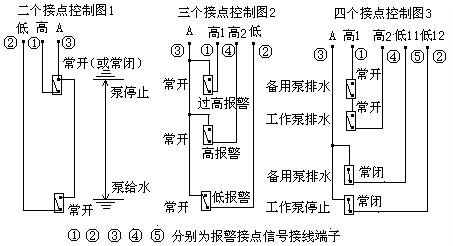

2）、二個報警信號：接點為常開，位置出廠設置在最高和最低位置；三個報警信號：均為常開，高2設在 50%，四個報警信號：高1高2為常開、低11低12為常閉，高2設在85%、低12設在15%，接線端見下圖，若有不同要求請說明，報警位置用戶也可自行調整。
3）、產品為立式安裝，環境溫度小于55℃； 介質溫度5-60℃
4）、呼吸孔不能堵死，保證信號器內外通氣，使其內外氣壓相同.
5）、主要參數：
|
型 號 |
D |
液位控制范圍H |
L |
控制誤差 |
聯接方式1 |
聯接方式2 |
接點容量 |
|
UQK-21 |
ф100
|
100 |
270 |
±2.5 |
G1/2 |
G3/4 |
AC220V
0.3A |
|
UQK-22 |
150 |
320 |
G1/2 |
G3/4 |
|
UQK-23 |
250 |
420 |
G1/2 |
G3/4 |
|
UQK-24 |
500 |
670 |
G1/2 |
G3/4 |
|
UQK-25 |
1000 |
1170 |
±1.5 |
G1/2 |
G3/4 |
|
UQK-26 |
1500 |
1670 |
G1/2 |
G3/4 |
|
UQK-27 |
2000 |
2170 |
±1.0 |
G1/2 |
G3/4 |
|
UQK-28 |
2500 |
2670 |
G1/2 |
G3/4 |

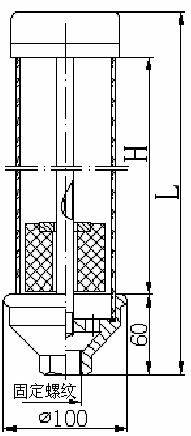

三、外形尺寸及接線

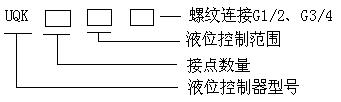

四、型號說明
例：UQK-25-G1/2表示
控制
|
