一、概述
GL型高壓泵站是由高壓齒輪泵、溢流閥、單向閥、截止閥、壓力表等元件集裝于油箱內部和上面組成，體積小,噪音低,操作移動方便。本產品主要作為立式水輪機組轉子頂起之用，同時也可為其它液壓設備提供高壓油源,是理想的壓力測試設備。特別適合于中小型機組配套使用。
二、主要技術參數
1、工 作油 壓：3-16Mpa、25 Mpa
2、工 作介 質：機油
3、輸 出流 量：6L/min；(也可以選4L/min、10L/min)
4、電 源電 壓：AC380V，3相，50Hz
5、電動機功率：2.2KW；4KW（流量、壓力大時用）
6、儲 油 量：50L（可根據客戶要求定做）
7、輸 出連 接：M18X1.5（內螺紋）
8、油 箱尺 寸：430X470X500； 外形尺寸：436X476X900；
9、重 量：80kg

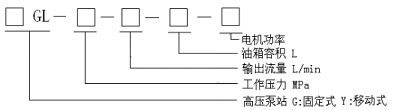

三、型號說明
舉例：YGL-16-6-50-2.2：該型號為電站最常用型號，表示移動式高壓泵站、工作壓力16mPa、輸出流量6L/min、油箱容量50L、電機功率2.2Kw.
四、工作原理及使用方法
電動機通過聯軸器直接帶動齒輪泵泵油，壓力油經過溢流閥調節通往單向閥到達四通集成塊，分別供給壓力表、調節截止閥和用油對象供油；
壓力整定：系統的使用工作壓力由溢流閥和截止閥調整，其數值可由壓力表讀出，調整工作油壓時應先關閉截止閥和出油口閥門，然后調節溢流閥，使壓力達到其所需壓力數值，接著鎖緊防松螺母，以后每次使用時只需打開出油口閥門即可，使用完后旋開截止閥就可排出管道里壓力油回油箱里。
產品出產前已做過壓力試驗，額定壓力已整定為16MPa。使用時，先往油箱里注入30＃汽輪機油，到液位液溫計3/4處即可，將泵組的出油口與制動高油管路系統的進油管口連接，打開截止閥，接通電源啟動油泵，并確認旋轉方向為順時針方向方可進行操作操作。額定壓力為16Mpa只需先關閉出油口閥門，然后慢慢旋緊截止閥，看壓力表上的數值是否為所需額定壓力，如不是松開溢流閥的防松螺母按壓力整定方法進行再次整定。需要其它工作壓力的，應先松開溢流閥的防松螺母，按壓力整定進行整定。
泵組正常工作時，出油口閥門、截止閥關閉，油壓可由壓力表讀出，到達額定壓力后，打開出油口閥門、使機組轉子頂起，頂起后可斷開電源使電動機停轉、用油系統進入保壓狀態（制動器為頂轉子狀態），保壓結束后，打截止閥，系統回油卸荷。

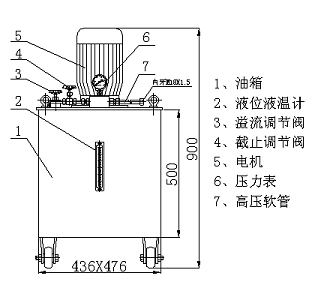

五、外形結構尺寸圖
六、使用維護注意事項
1、 開機前應檢查油位，油位計內紅圈標記應高于2/3油位筒高度。
2、 應檢查電動機旋轉方向為順時針方向。
3、新泵視情況應每30小時換油一次，經二次換油后，可逐漸延長時間至每500小時換油一次。
|
