一、工作原理

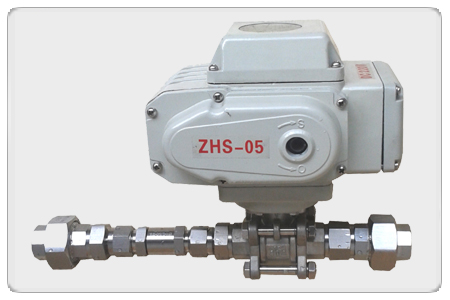

簡易型自動補氣裝置：工作原理如下圖所示，當自動補氣條件滿足時,電動球閥得令通電,高壓氣通過電動球閥a、單向閥c補氣。此時閥位指向開啟位置，同時位置開關輸出補氣信號。建議采用PLC間歇補氣，防止補氣過量。電動球閥帶手動裝置，失電時可實現手動操作。

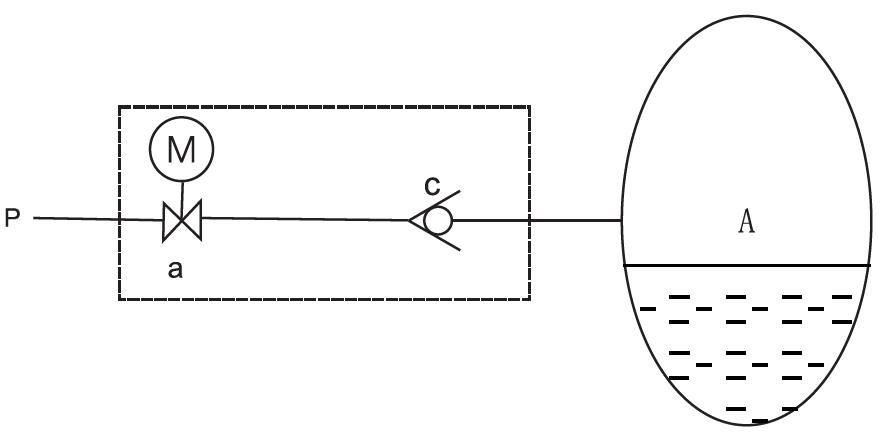

TDS-BQ11簡易型工作原理

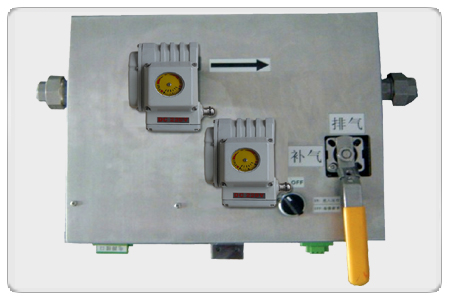

多功能型自動補氣裝置：工作原理如下圖所示，a和b為電動球閥，c為單向閥，d為兩通手動球閥，e和f 為消聲器，g為過濾器，P為氣源，A為壓油罐。
當兩通手動球閥d關閉時：
自動補氣：當自動補氣條件滿足時，關閉電動球閥b,打開電動球閥a,補氣過程：高壓氣氣源P→過濾器g→單向閥c→壓油灌A補氣。
停止補氣：當壓油灌A補滿時，關閉電動球閥a,停止補氣。打開電動球閥b,壓油灌A的氣壓被單向閥c阻斷，a和c之間的管段被排空至常壓，單向閥密封增強。同時，防止球閥a滲漏過補氣。
電動球閥a、b都帶手動功能，當電動球閥掉電時可進行手動操作。
手動補氣：通過電動球閥的手動旋鈕開啟/關閉電動球閥a,實現手動補氣。注意：手動補氣之前，確保電動球閥b必須關閉。
檢修排氣：當檢修需排掉高壓氣體時，關閉控制電源，打開兩通手動球閥d進行排氣。
由于電動球閥動作的滯后性（動作時值為10S），為了防止過補氣，建議控制回路采用點動控制補氣→自動補氣一段時間（如20S）后，關閉電動球閥；在檢測自動補氣條件。
可選配安全閥，當A壓力超過安全壓力時，自動卸壓至額定壓力。

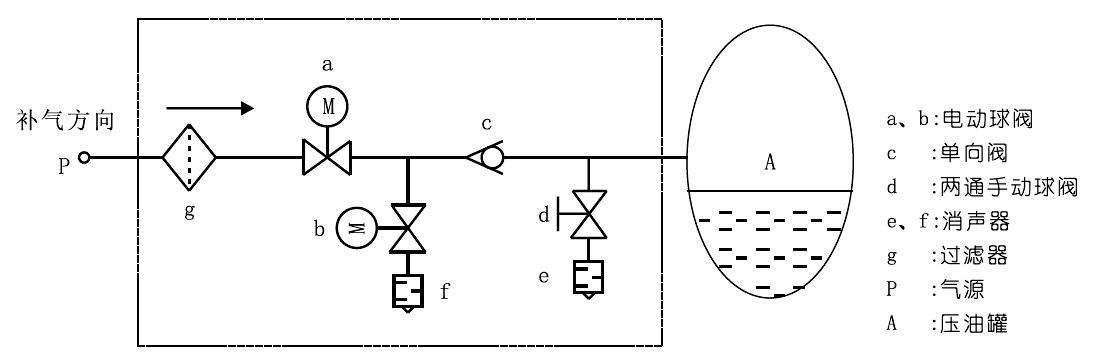

TDS-BQ21多功能型工作原理
